BBR VT CONA CMF Flachspannglieder

Das Europäisch zugelassene Vorspannsystem CONA® CMF (mit oder ohne Verbund) ist ein Mehrlitzen-System für interne Anwendungen, bei denen die Verankerung in sehr schlanken Betonquerschnitten erfolgen muss. Das Standardkabel hat 2 bis 4 Litzen. Typische Einsatzorte sind Parkhäuser, Wohn- und Geschäftsgebäude, Einkaufs- und Verteilzentren.

CONA CMF S1
CONA CMF S2
CONA CMF S1 Kopplung H (fest & beweglich)
CONA CMF S2 Kopplung K (fest)

Wesentliche Merkmale

  • Verankerungen mit Konfigurationen von 2 bis zu 6 Litzen erhältlich
  • Kompakte, leichte Verankerungen, optimiert für 12,9 mm oder 15,7 mm Durchmesser, 1.860 MPa Litze
  • Anwendung der vollen Vorspannkraft bei sehr niedrigen Betonfestigkeiten fcm,0 = 17/23MPa (CONA CMF S1)
  • Fortschrittliches, firmeneigenes Lastübertragungselement für sehr kleine Spannglied-Mittenabstände, Betonrandabstände und Plattendicke'
  • Feste Kopplungen zum Verbinden von Spanngliedern
  • Flaches Ripprohr aus verzinktem Stahl oder Kunststoff umhüllt das Spannglied
  • Bei Anwendungen im Verbund werden die Hüllrohre mit Hochleistungsmörtel BBR verfüllt.
  • Bei Anwendungen ohne Verbund können die Hüllrohre mit Fett/Wachs oder zirkulierender Trockenluft ausinjiziert werden.
  • Nachspannbare & austauschbare Spannglieder, perfekt geeignet für langfristige Inspektion und Wartung
  • Vollständig gekapselte und elektrisch isolierte Spannglieder bieten das höchstmögliche Maß an Korrosionsschutz
  • Europäische Technische Bewertung und CE-Kennzeichnung

CONA CMF Bewertung

CONA CMF Bewertung

Laden Sie die neueste europäische technische Bewertung von CONA CMF herunter.

Zur Download Seite

BIM

BIM

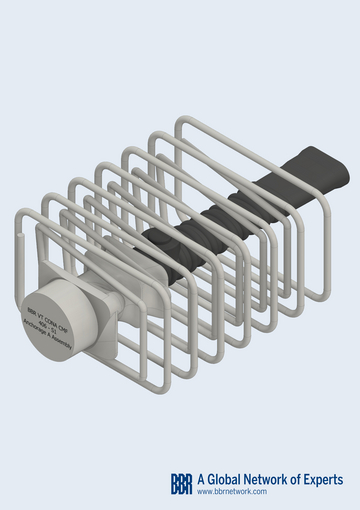

CONA CMF CAD und 3D-Dateien herunterladen

Besuchen Sie unsere BIM-Seite
